Precisión Simple Vs Precisión Doble y TFlops#

Enlaces de interés:

Truco

Diferencia entre precisión simple y precisión doble – Barcelona Geeks

Introducción a la Representación de Punto Flotante – Part 1 – Barcelona Geeks

A continuación encuentras una tabla comparando la precisión simple contra la precisión doble.

PRECISIÓN SIMPLE	PRECISIÓN DOBLE
En precisión simple, se utilizan 32 bits para representar el número de coma flotante.	En doble precisión, se utilizan 64 bits para representar números de coma flotante.
Utiliza 8 bits para el exponente.	Utiliza 11 bits para exponente.
En precisión simple, se utilizan 23 bits para mantisa.	En doble precisión, se utilizan 52 bits para mantisa.
El número de sesgo es 127.	El número de sesgo es 1023.
Rango de números en precisión simple: 2^-126 a 2⁺¹²⁷.	Rango de números en doble precisión: 2^-1022 a 2⁺¹⁰²³.
Esto se usa cuando la precisión importa menos.	Esto se usa cuando la precisión es más importante.
Se utiliza para una amplia representación.	Se utiliza para la minimización de la aproximación.
Se utiliza en programas simples como juegos.	Se utiliza en programas complejos como calculadora científica.
Esto se llama binary32.	Esto se llama binary64.

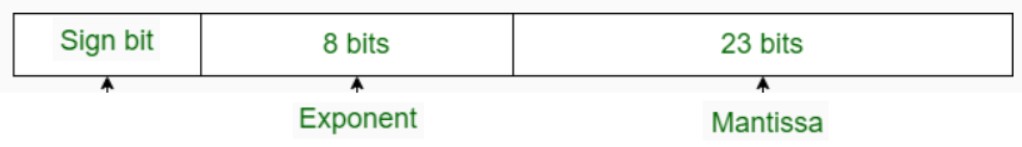

Conversión de números en punto flotante a binario: Precisión simple#

Algoritmo para convertir un número flotante a binario:

Se establece el bit del signo: negativo(1); positivo (0)
Convertir la parte entera a binario.
Convertir la parte fraccionaria (mantissa) de 23 bits
Escribir el número en notación científica
Reescribir el estándar IEEE754 32 bits

Vamos a convertir -3.6245 a binario en precisión simple:

Truco

Representación de números en Coma Flotante | Ejemplo con Binario Periódico

Float (IEEE754 Single precision 32-bit)

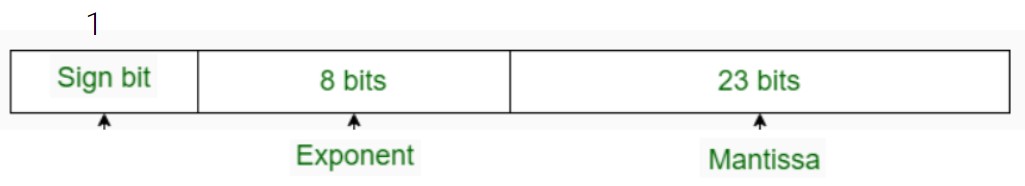

1. El signo negativo se representa con un bit \(1_{(2)}\).

2. La parte entera es 3, que se representa \(11_{(2)}\) que se representa con 2 bits.

3. Convertimos parte fraccionaria: 0.6245 a binario

0.6245 x 2 = 1.2490 -> 1
0.2490 x 2 = 0.4980 -> 0
0.4980 x 2 = 0.9960 -> 0
0.9960 x 2 = 1.9920 -> 1
0.9920 x 2 = 1.9840 -> 1
0.9840 x 2 = 1.9680 -> 1
0.9680 x 2 = 1.9360 -> 1
0.9360 x 2 = 1.8720 -> 1
0.8720 x 2 = 1.7440 -> 1
0.7440 x 2 = 1.4880 -> 1 … Hasta tener 23 bits
R/ 1 0 0 1 1 1 1 1 1 1 0 1 1 1 1 1 0 0 1 1 1 0 1 \(_{(2)}\)

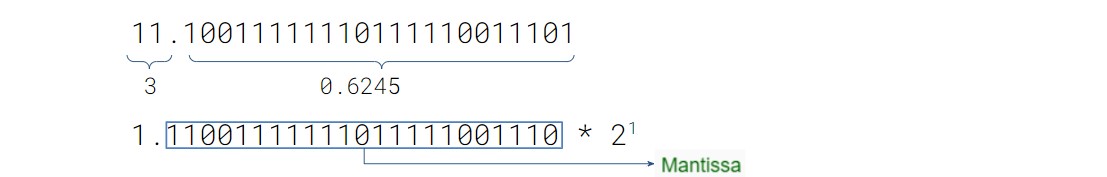

4. Convertimos el número a notación científica

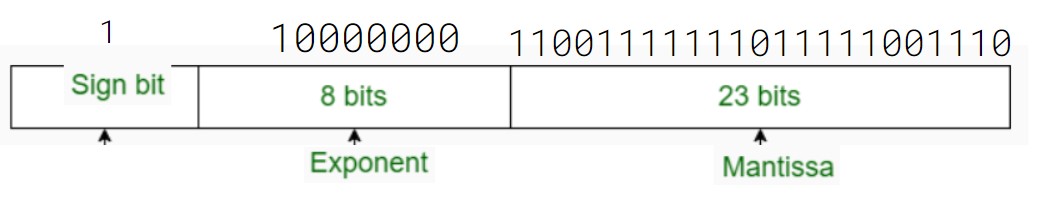

5. Tomamos el exponente y le sumamos 127 del exceso

127 +1 = 128 = 10000000\(_{(2)}\)

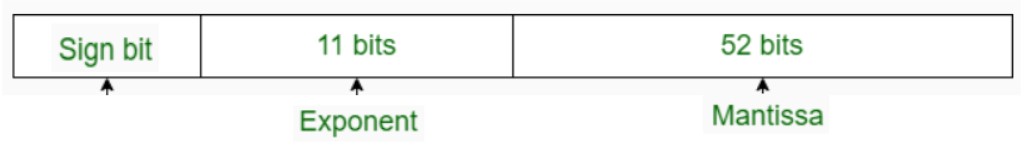

Conversión de números en punto flotante a binario: Precisión doble#

Truco

Calculadora precisión simple y doble

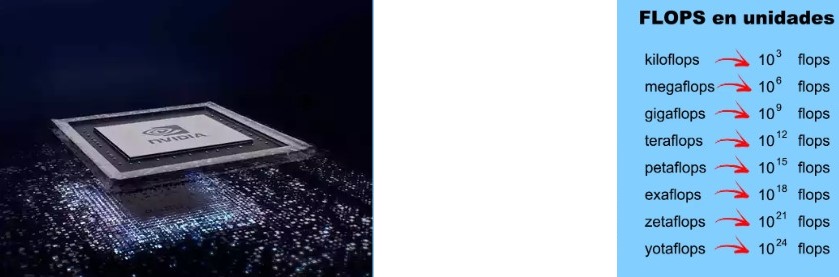

Cálculo de Teraflops (TFlops)#

Los FLOPS (Floating Point Operations Per Second) son una medida del rendimiento de una computadora, y te permiten evaluar la capacidad de procesamiento de operaciones de punto flotante. Para calcular los FLOPS teóricos de una computadora portátil, generalmente puedes seguir los siguientes pasos, dependiendo de los componentes principales de la misma, especialmente la CPU y la GPU:

1. Identificar la arquitectura de la CPU/GPU#

Cada procesador tiene una arquitectura específica (por ejemplo, x86, ARM, etc.), lo que afecta la cantidad de operaciones que puede realizar en un ciclo de reloj.

2. Conseguir el número de núcleos y la frecuencia del reloj (GHz)#

Debes conocer cuántos núcleos físicos y lógicos tiene el procesador, así como su frecuencia de reloj. Puedes obtener esta información con programas como CPU-Z o con herramientas integradas en el sistema operativo (por ejemplo, en Windows mediante el «Administrador de tareas»).

3. Determinar el número de operaciones por ciclo#

Para esto, necesitas saber cuántas operaciones de punto flotante puede realizar el procesador por ciclo de reloj en cada núcleo. Esto dependerá de la arquitectura del procesador y si soporta instrucciones vectoriales avanzadas como AVX o AVX-512.

4. Calcular los teraflops#

\[ \text{Tflops} = \frac{{\text{Frecuencia de reloj de la CPU} \times \text{Número de núcleos de la CPU} \times \text{Cantidad de operaciones por ciclo de reloj}}}{{10^{12}}} \]

Donde:

\(\text{Frecuencia de reloj de la CPU}\): es la Frecuencia de reloj de la CPU en hertz (Hz).
\(\text{Número de núcleos de la CPU}\): es la cantidad de núcleos de procesamiento de la CPU.
\(\text{Cantidad de operaciones por ciclo de reloj}\): es la cantidad de operaciones de punto flotante que se pueden realizar en cada ciclo de reloj.
\(10^{12}\): es un factor de escala para convertir los resultados a teraflops.

Nota

Ejemplo 1

Si una máquina tiene una velocidad de reloj de 3.5 GHz, 16 núcleos de procesamiento, 2 operaciones de punto flotante por ciclo de reloj y utiliza precisión doble, el cálculo de los teraflops sería?

Nota

Ejemplo 2

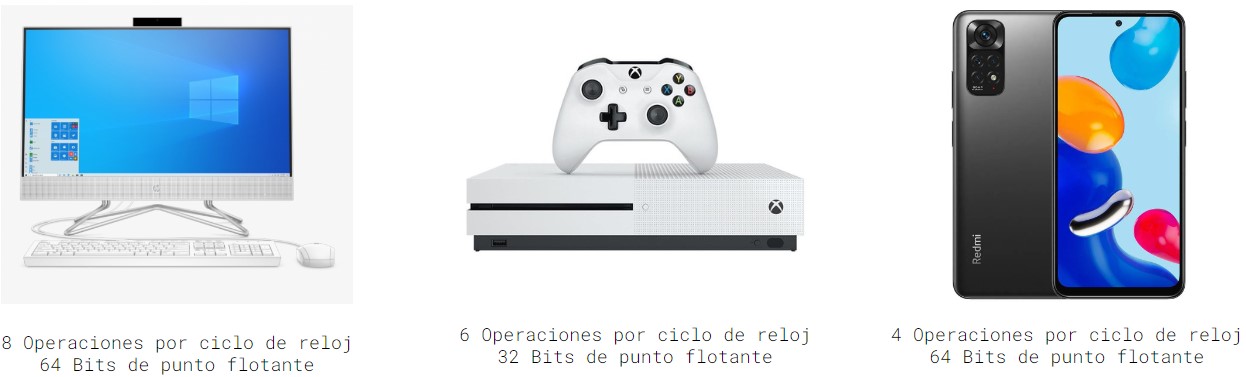

Tres dispositivos tienen la misma frecuencia de reloj (2 GHz) y 4 núcleos de procesamiento cada uno. ¿Será que los dispositivos son igual de potentes?. Acá hay algunos datos para poder determinarlo…

Cálculo de Teraflops en mi PC#

Vamos a calcular teóricamente los teraflops de una computadora portatil, usemos como ejemplo la siguiente computadora:

Computador portátil MSI GS65 Stealth Thin 8RF

Para calcular los FLOPS de la MSI GS65 Stealth Thin 8RF, necesitamos considerar tanto la CPU como la GPU.

CPU (Intel Core i7-8750H)#

La laptop utiliza un procesador Intel Core i7-8750H que tiene 6 núcleos y 12 hilos, con una frecuencia base de 2.2 GHz y un turbo de hasta 4.1 GHz. Este procesador es capaz de realizar varias operaciones de punto flotante por ciclo, gracias a tecnologías como AVX.

Usaremos la frecuencia turbo de 4.1 GHz para el cálculo:

Núcleos: 6
Frecuencia: 4.1 GHz (4.1 x 10⁹ Hz)
Operaciones por ciclo (AVX2): Suponemos 16 operaciones de punto flotante por ciclo por núcleo, basándonos en las instrucciones AVX2.

Cálculo:

FLOPS_CPU = 6 núcleos × 4.1 × 10^9 Hz × 16 operaciones por ciclo = 393.6 GFLOPS

GPU (NVIDIA GTX 1070 Max-Q)#

Para calcular los FLOPS (Floating Point Operations Per Second) de una GPU, puedes seguir una fórmula similar a la que se utiliza para calcular los FLOPS en una CPU, pero con algunos ajustes específicos para las GPUs, ya que suelen tener múltiples núcleos (shaders o CUDA cores en el caso de NVIDIA, o Stream Processors en AMD) y pueden ejecutar varias operaciones de punto flotante simultáneamente.

FLOPS = Número de núcleos × Frecuencia del núcleo (en GHz) × Operaciones por ciclo

Donde:#

Número de núcleos: Es el número de núcleos de procesamiento en la GPU. Estos son los llamados CUDA cores (NVIDIA) o Stream Processors (AMD).
Frecuencia del núcleo: La velocidad del reloj a la que operan los núcleos de la GPU. Esta se suele medir en GHz (1 GHz = 10⁹ ciclos por segundo).
Operaciones por ciclo: Cuántas operaciones de punto flotante puede realizar un núcleo en un ciclo de reloj. Esto depende del tipo de operaciones que realiza la GPU y si son de 32 bits (FP32) o de 64 bits (FP64). La mayoría de las GPUs realizan dos operaciones de coma flotante por ciclo en FP32.

Cálculo paso a paso:#

1. Número de núcleos:#

Por ejemplo, una GPU NVIDIA GTX 1070 tiene 2,048 CUDA cores.

2. Frecuencia del núcleo:#

Supongamos que la GPU tiene una frecuencia de 1.215 GHz.

3. Operaciones por ciclo:#

En el caso de operaciones de punto flotante de 32 bits (FP32), cada núcleo puede realizar dos operaciones de punto flotante por ciclo.

Ejemplo de cálculo para FP32:#

FLOPS (FP32) = 2,048 núcleos × 1.215 GHz × 2 operaciones por ciclo
= 2,048 × 1.215 × 2
= 4,976.64 GFLOPS
= 4.976 TFLOPS

Total FLOPS estimados (CPU + GPU):#

CPU: 393.6 GFLOPS
GPU: 4976.64 GFLOPS
Total: Aproximadamente 5370.24 GFLOPS (5.370 TFLOPS).

Este cálculo da una estimación teórica del rendimiento de la laptop en operaciones de punto flotante, tomando en cuenta tanto la CPU como la GPU.

¿Realmente está bien calculado?#

Los cálculos de FLOPS generalmente se refieren a la cantidad de operaciones de punto flotante por segundo en una arquitectura de 32 bits (FP32) o 64 bits (FP64), dependiendo del tipo de cálculo que se esté realizando.

FLOPS de CPU: • En el caso de la Intel Core i7-8750H, las operaciones de punto flotante suelen realizarse en 64 bits (FP64) cuando se utilizan instrucciones estándar. Sin embargo, si la CPU usa instrucciones vectoriales como AVX o AVX2, estas pueden operar con datos de 32 bits (FP32), lo que duplica la cantidad de operaciones de punto flotante por ciclo.
FLOPS de GPU: • La GTX 1070 Max-Q está optimizada para operaciones de 32 bits (FP32), que es el estándar en las GPUs para cálculos en gráficos y muchos cálculos científicos. Aunque las GPUs también pueden realizar operaciones de 64 bits (FP64), su rendimiento es significativamente menor en comparación con las operaciones FP32.

En Conclusión:

• Los cálculos que hicimos se basan en operaciones de 32 bits (FP32), ya que tanto la GPU como las instrucciones AVX de la CPU tienden a realizar más operaciones de este tipo. Si estuviéramos calculando FLOPS para operaciones de 64 bits (FP64), el rendimiento sería menor, especialmente en la GPU.

Vamos a realizar los cálculos tanto para operaciones de punto flotante en 32 bits (FP32) como para 64 bits (FP64) en el procesador y la GPU de la MSI GS65 Stealth Thin 8RF.

CPU: Intel Core i7-8750H

Cálculo para FP32 (32 bits):

Núcleos: 6
Frecuencia turbo: 4.1 GHz = 4.1 x 10⁹ Hz
Operaciones por ciclo (AVX2): 16 operaciones FP32 por ciclo por núcleo.

FLOPS_CPU-FP32 = 6 núcleos × 4.1 × 10^9 Hz × 16 operaciones por ciclo = 393.6 GFLOPS

Cálculo para FP64 (64 bits):

Operaciones por ciclo (AVX2 en FP64): Por cada operación de 64 bits, se realizan la mitad de operaciones que en 32 bits, es decir, 8 operaciones por ciclo.

FLOPS_CPU-FP64 = 6 núcleos × 4.1 × 10^9 Hz × 8 operaciones por ciclo = 196.8 GFLOPS

GPU: NVIDIA GTX 1070 Max-Q

Cálculo para FP32 (32 bits):

FLOPS (FP32) = 2,048 núcleos × 1.215 GHz × 2 operaciones por ciclo
= 2,048 × 1.215 × 2
= 4,976.64 GFLOPS
= 4.976 TFLOPS

Cálculo para FP64 (64 bits): La mayoría de las GPUs orientadas a gráficos, como la GTX 1070 Max-Q, tienen un rendimiento mucho menor en FP64. El ratio típico para esta tarjeta es de 1/32 del rendimiento de FP32. Por lo tanto:

FLOPS (FP64) = 2,048 núcleos × 1.215 GHz × 2/32 operaciones por ciclo
= 2,048 × 1.215 × 0.0625
= 155.52 GFLOPS
= 0.155 TFLOPS

Resumen de los resultados

Tipo de operación	CPU (GFLOPS)	GPU (GFLOPS)	Total (GFLOPS)
FP32 (32 bits)	393.6	4,976.64	5370.24
FP64 (64 bits)	196.8	155.52	352.32

De esta forma, el rendimiento máximo teórico en operaciones de punto flotante de 32 bits (FP32) es aproximadamente 5370.24 GFLOPS, mientras que para operaciones de 64 bits (FP64) sería de 352.32 GFLOPS.
